Όταν λαμβάνουμε όλα τα σήματα, δηλαδή TV, SAT, FM, τότε πρέπει να χρησιμοποιήσουμε αντίστοιχες πρίζες για παροχή και των τριών ειδών σημάτων, σαφώς με τις λιγότερες απώλειες και την μέγιστη απομόνωση ειδικά μεταξύ δορυφορικών και επίγειων σημάτων.

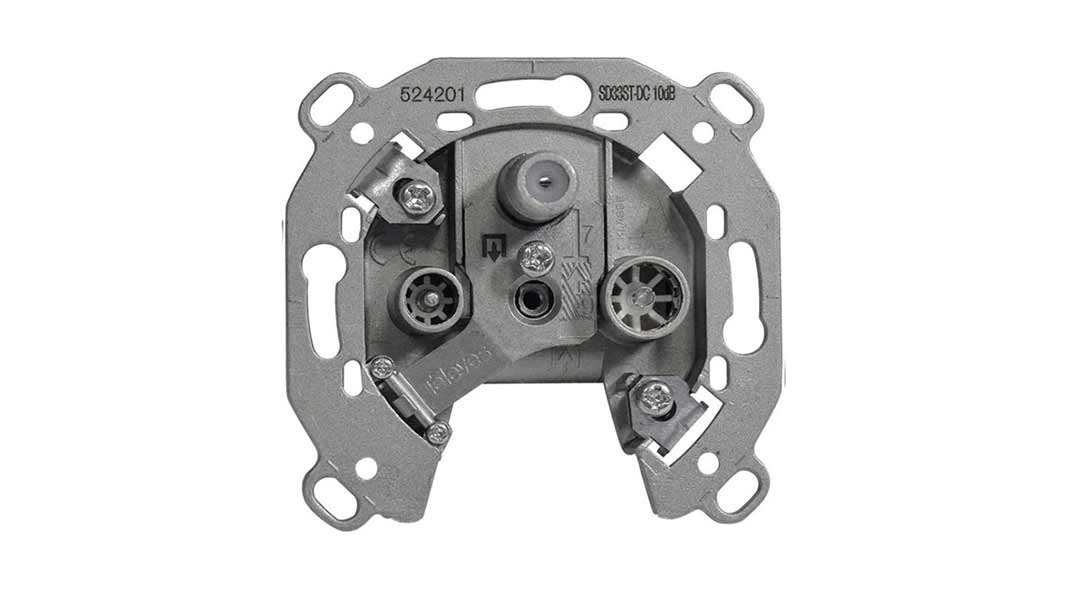

H Televes 524201 είναι πρίζα διελεύσεως τηλεοπτικού σήματος, με 3 ανεξάρτητες εξόδους TV-FM-SAT. Η έξοδος επίγειου σήματος είναι τοποθετημένη κάτω αριστερά, η έξοδος FM κάτω δεξιά και η έξοδος δορυφορικού (F), επάνω στο κέντρο.
Η συγκεκριμένη πρίζα διελεύσεως, αποτελεί ιδανική επιλογή για εγκαταστάσεις όπου έχουμε όλα τα σήματα, καθώς προσφέρει υψηλή απομόνωση μεταξύ δορυφορικών και επίγειων σημάτων, με φίλτρο διαχωρισμού, σε κάθε έξοδο, ενώ ταυτόχρονα παρουσιάζει πολύ χαμηλή εξασθένιση, συμβάλλοντας στην διατήρηση της σωστής στάθμης σήματος στο σημείο TV.
H Televes 524201 διαθέτει κύκλωμα γενικής διέλευσης για συνέχιση της καλωδίωσης σε άλλη πρίζα διελεύσεως ή τερματική. Η κατασκευή της είναι από κράμα Zamak, προσφέροντας υψηλή θωράκιση, ενώ διαθέτει έξοδο DC από το δορυφορικό για τροφοδοσία του LNB.
Τεχνικά Χαρακτηριστικά
– Φάσμα λειτουργίας: TV (125-862MHz), FM (87,5-108MHz) , SAT (950-2150 / 2150-2400MHz)
– Συνδέσεις: TV IEC Αρσενικό, FM IEC Θυληκό , SAT F Θηλυκό
– Απόρριψη μεταξύ εξόδων σε dB: TV 11 , FM 15 , SAT 10
– Απώλειες διέλευσης σε dB: TV & FM <2.5 , SAT <3.5
– Εξασθένιση σε dB: Έξοδοι: FM 15 , TV 11 , SAT 10
– DC pass (24V, 350mA) SAT -> IN , Έξοδος -> ΙΝ
– Κατασκευασμένη απο κράμα Zamak
