Δοκιμάσαμε το νέο μοντέλο διαμορφωτή EDISION HDMI Modulator lite QUAD, το οποίο έχει κάνει πρόσφατα την εμφάνισή του κερδίζοντας την αποδοχή της αγοράς και σας μεταφέρουμε τις εντυπώσεις και τα συμπεράσματά μας.
Ο νέος 4-κάναλος HDMI διαμορφωτής της Edision, διαθέτει 4 εισόδους HDMI v1.4a, ισάριθμες υποδοχές USB για προγραμματισμό, 4 οθόνες με 4ψήφιο display για ένδειξη ρυθμίσεων και έξοδο RF η οποία παρέχει 2 multiplex Επίγειου ψηφιακού σήματος DVB-T/ISDB-T στα VHF/UHF με συμπίεση MPEG4.
Ο συγκεκριμένος quad διαμορφωτής διαθέτει έτοιμες και πολύ εύκολες ρυθμίσεις για κάθε τύπο εγκατάστασης, ενώ δέχεται από 1 έως και 4 συσκευές με HDMI έξοδο (δέκτες δορυφορικού & επίγειου ψηφιακού τηλεοπτικού σήματος, κάμερες, DVD, DVR, Digital Signage και κάθε άλλη πηγή-συσκευή εξόδου σήματος HDMI).
Στα 2 multiplex εξόδου του modulator, παρέχεται ΕΠΙΓΕΙΟ ΨΗΦΙΑΚΟ MPEG4 σήμα DVB-T/ISDB-T με ανάλυση έως FullHD 1080p (1080p@30FPS) και επιλογή εξόδου σε μπάντα VHF ή UHF, με εξαιρετική ποιότητα σήματος, σε συνδυασμό με αξιόπιστη λειτουργία και σταθερή απόδοση, σε κάθε διάταξη εγκατάστασης.
Να αναφέρουμε ότι το modulator διαθέτει επεξεργαστή 4 x 200MHz 32Bits RISC, μνήμη 4 x DDRII 16bit 512Mbits (ενσωματωμένη) & NOR Flash 32Mbit, παρέχει στάθμη εξόδου εργοστασιακά 90 dBμV με επιλογή αύξησης έως +6dBμV ή μείωσης έως -14dBμV, ενώ επιτυγχάνει MER>35dB στην μέγιστη στάθμη εξόδου.
Ο διαμορφωτής συνοδεύεται από τροφοδοτικό 100~240V AC -> DC 12V/3.0A, παρουσιάζει κατανάλωση ρεύματος σε κανονική λειτουργία 20W max, ενώ οι διαστάσεις του είναι 255x195x45 χιλιοστά. Ο Lite Quad διατίθεται σε μαύρο χρώμα και συνοδεύεται από εγγύηση Δύο [2] ετών!
Εξωτερική περιγραφή – Συνδέσεις
Ο διαμορφωτής στεγάζεται σε σκάφος μαύρου χρώματος και διαστάσεων 232x180x35 χιλιοστών, το οποίο μπορεί να στηριχθεί σε τοίχο με 4 κατάλληλα ούπα που διατίθενται στη συσκευασία.

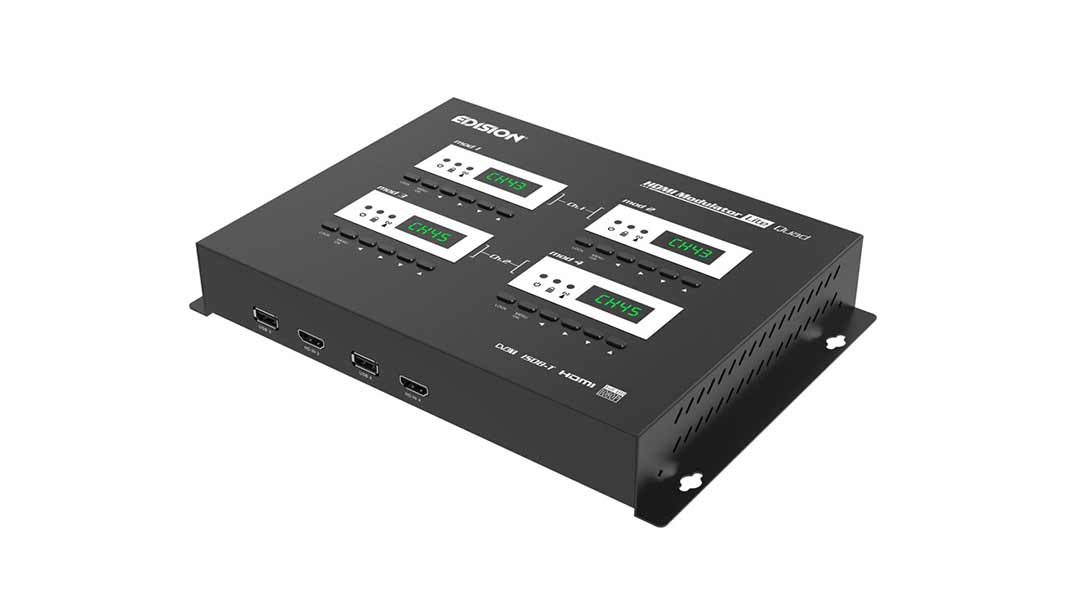

Στη πρόσοψη βρίσκουμε τις 4 οθόνες με 4-ψήφιο LED Display με τα πλήκτρα πλοήγησης στο μενού, καθώς και 3 ενδεικτικά LEDs στη κάθε οθόνη για ενεργοποίηση, ύπαρξη σήματος HDMI και εξόδου RF.

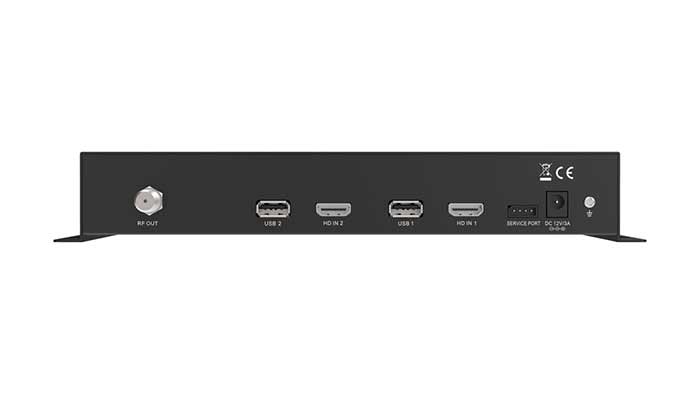

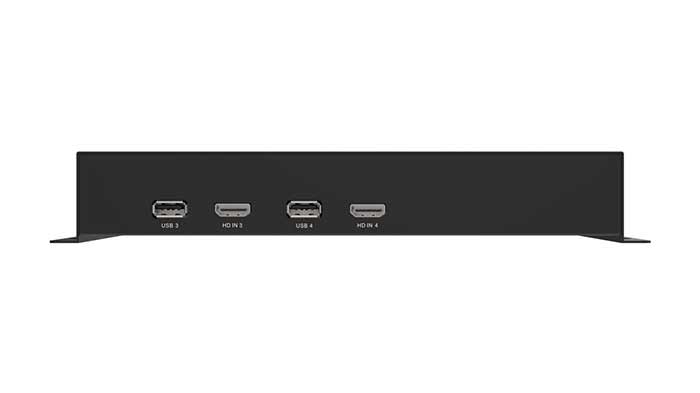

Στην επάνω πλευρά, βρίσκουμε από αριστερά την είσοδο 12V/3A για το παρεχόμενο τροφοδοτικό, τις 2 πρώτες εισόδους HDMI 1.4a με τις αντίστοιχες υποδοχές USB 2.0 και την έξοδο RF με σύνδεση F, ενώ στη κάτω πλευρά υπάρχουν οι υπόλοιπες 2 είσοδοι HDMI 1.4a με τις αντίστοιχες υποδοχές USB.
Λειτουργία – Μενού
Καταρχήν, να αναφέρουμε ότι η ρύθμιση των 2 καναλιών εξόδου πραγματοποιείται από τα Modulator Display 1 & 3. Η ρύθμιση μέσω μενού είναι κάτι παραπάνω από εύκολη, καθώς στις περισσότερες περιπτώσεις, αρκεί να επιλέξετε το κανάλι εξόδου πατώντας το πλήκτρο MENU, επιλέγοντας το κανάλι εξόδου με τα πλήκτρα πάνω-κάτω και πατώντας δύο φορές το ίδιο πλήκτρο MENU μέχρι να δείτε την ένδειξη SAVE. Εργοστασιακά, το modulator είναι ρυθμισμένο στο κανάλι 43 για τα modulators 1,2 και 45 για τα modulators 3,4.
Τα MOD1 & MOD2 διαμορφώνουν ένα COFDM DVB-T ή ISDB-T MUX που περιέχει 2 τηλεοπτικά κανάλια π.χ. TV-1 & TV-2, ενώ τα MOD3 & MOD4 διαμορφώνουν ένα COFDM DVB-T ή ISDB-T MUX που περιέχει 2 τηλεοπτικά κανάλια π.χ. TV-3 & TV-4.
Με το πλήκτρο MENU και τα πλήκτρα δεξιά-αριστερά, μπορείτε να πλοηγηθείτε στις υπόλοιπες επιλογές μενού που είναι: ID για χρήση περισσότερων διαμορφωτών, RF για ενίσχυση ή εξασθένηση της στάθμης εξόδου (έως +6 ή έως -14 dBμV), LCN, FACT (εργοστασιακές ρυθμίσεις), CFG για εξαγωγή αρχείου τρεχόντων ρυθμίσεων σε USB, SOFT για ένδειξη έκδοσης λογισμικού και STAN για τον τρέχοντα τύπο TV STANDARD DVB-T ή ISDB-T.
Να σημειωθεί ότι οι ρυθμίσεις για τα Menu CHANNEL, RF LEVEL, FACTORY DEFAULTS και TV STANDARD γίνονται αποκλειστικά από τα Modulator Display MOD1 & MOD3 και αυτόματα ρυθμίζονται αντίστοιχα τα Modulator Display MOD2 & MOD4.
Προγραμματισμός μέσω USB
Οι 4 x USB θύρες υποστηρίζουν τη γνωστή λειτουργία CONFIG DATA για κάθε μία από τις τέσσερις μονάδες του διαμορφωτή, ενώ η λειτουργία FAST PRE-CONFIG, παρέχει 50 ΕΤΟΙΜΑ ΕΠΙΛΕΓΟΜΕΝΑ ID, για πολύ εύκολο προγραμματισμό. Η ρύθμιση των 4 ID της κάθε 4-κανάλης μονάδας, γίνεται ανά κανάλι σε κάθε ένα από τα 4 Display/Mod ξεχωριστά.
Για λεπτομερή ρύθμιση του κάθε modulator, κάνετε εξαγωγή του αρχείου ρυθμίσεων σε ένα USB drive στην αντίστοιχη υποδοχή, το μεταβάλλετε και το μεταφορτώνετε ξανά στο HDMI modulator. Για εξαγωγή αυτού του αρχείου με το όνομα jedi_config.txt*, συνδέστε ένα USB drive στην επιθυμητή θύρα USB, κάνετε εισαγωγή στο βασικό μενού, επιλέξτε CFG και πιέστε το πλήκτρο ΠΑΝΩ για εξαγωγή του αρχείου στο USB drive. Η εμφάνιση του μηνύματος SUCC, σημαίνει ολοκλήρωση με επιτυχία.
Να σημειωθεί ότι δεν πρέπει να μεταβληθεί το όνομα του αρχείου ρυθμίσεων jedi_config.txt, ενώ το σύστημα αρχείων του USB drive, θα πρέπει να είναι μόνο FAT32.
Για εισαγωγή του αρχείου ρυθμίσεων jedi_config.txt, αποθηκεύστε το αρχείο σε USB drive (root directory)*, εισάγετε το USB drive στην επιθυμητή θύρα USB και δώστε ρεύμα τροφοδοσίας στο HDMI Modulator. Όταν δείτε το μήνυμα CFG, πιέστε το πλήκτρο MENU/OK για επιβεβαίωση της διαδικασίας. Όταν η διαδικασία ολοκληρωθεί, η μονάδα θα επανεκκινήσει με τις νέες ρυθμίσεις.
Το αρχείο jedi_config.txt είναι ξεκάθαρο και δεν θα σας δυσκολέψει στην τροποποίηση των ρυθμίσεων, ωστόσο οι οδηγίες χρήσης που συνοδεύουν το modulator, το περιγράφουν πλήρως.
Δοκιμές

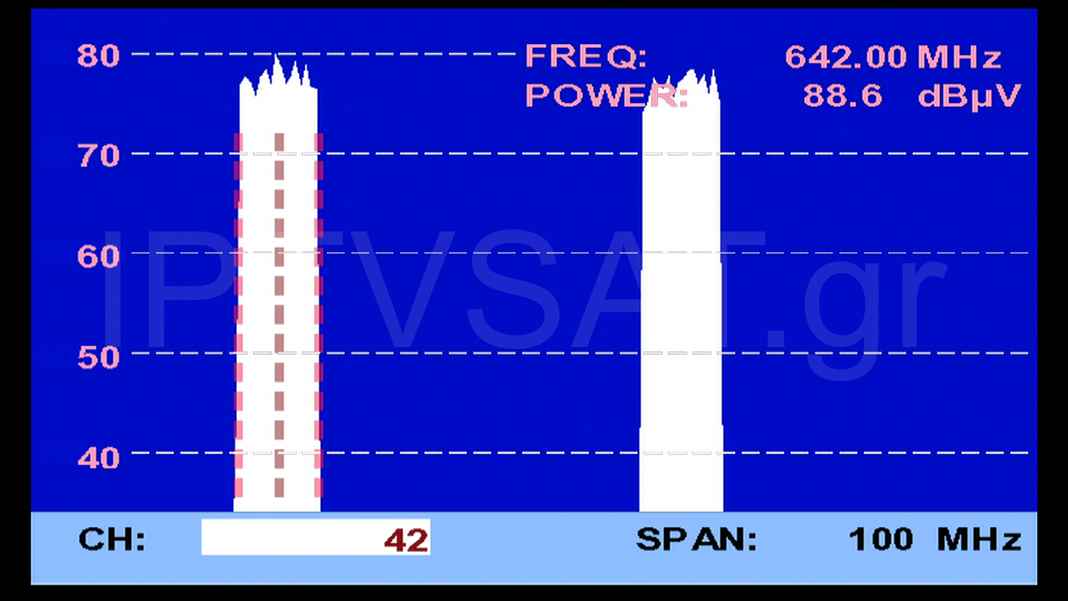

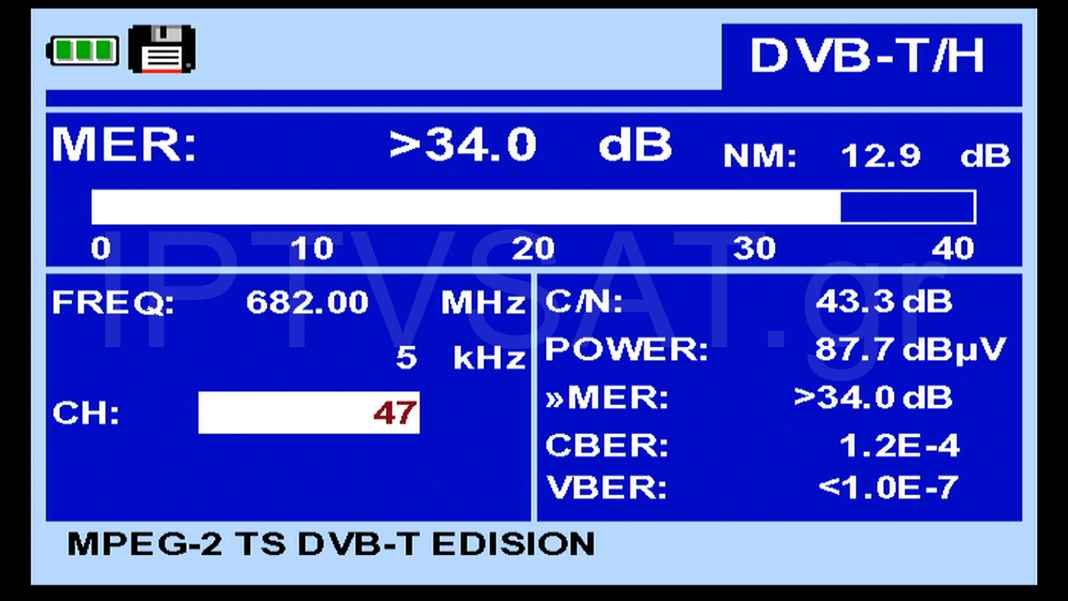

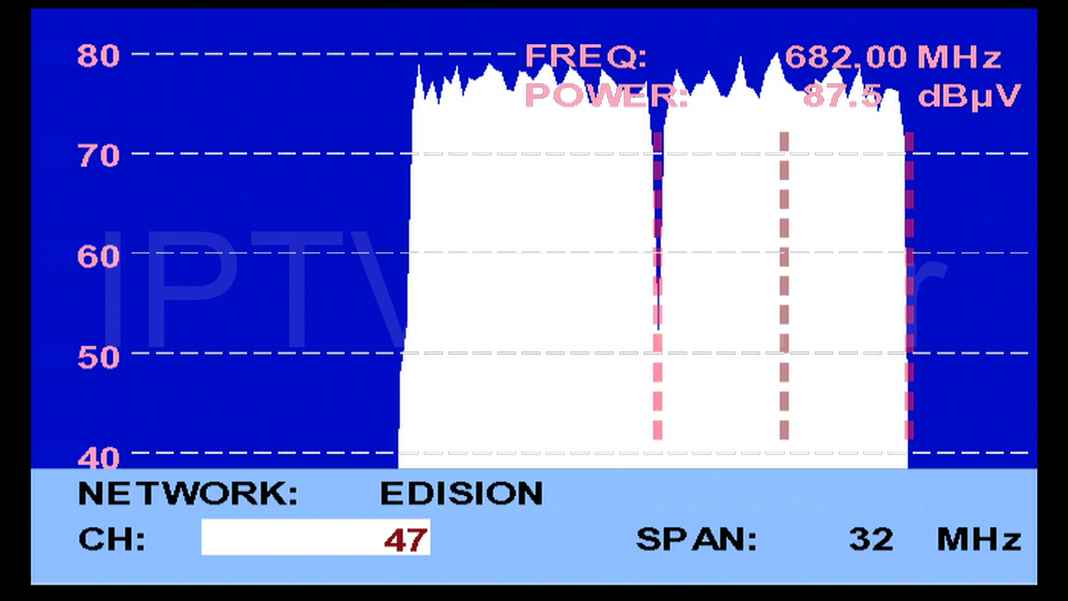

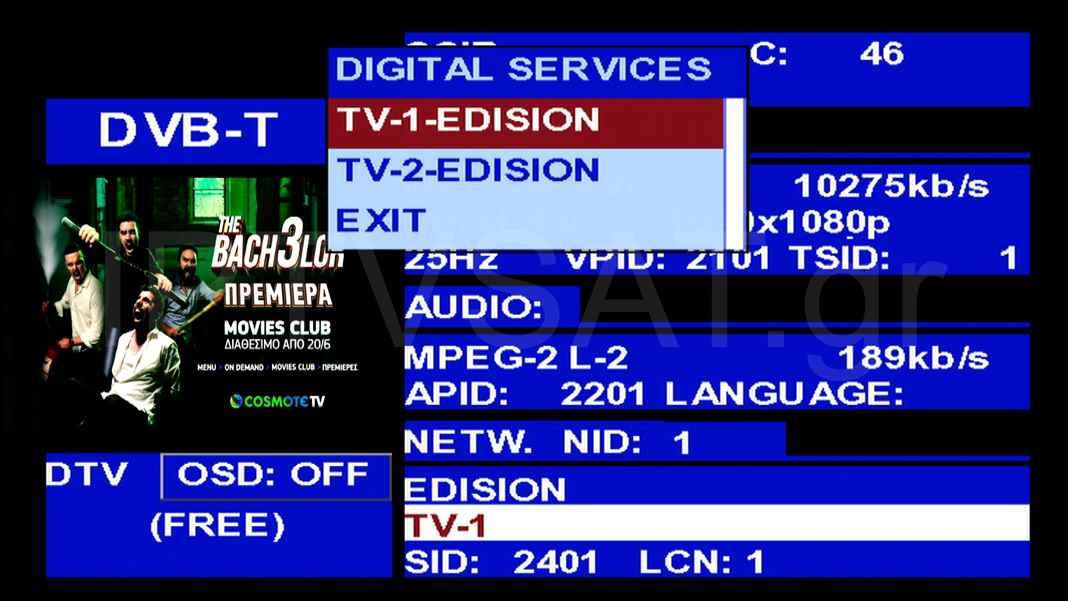

Δοκιμάσαμε το Lite Quad παρέχοντας σήμα τόσο από αποκωδικοποιητές CosmoteTV και Nova, όσο και από άλλους δορυφορικούς δέκτες Linux, καθώς και από Android box, ενώ μεταβάλλαμε και τις συχνότητες των 2 multiplex σε όλο το φάσμα UHF με απόλυτη επιτυχία, ακόμη και στις περιπτώσεις που θέσαμε παρακείμενες συχνότητες, όπως πχ Ch 41 και 42. Οι μετρήσεις μας – όπως αποδείχτηκε – ήταν εξαιρετικές, ενώ πήραμε εικόνα FullHD 1080p@30FPS, με απρόσκοπτη ροή, χωρίς παγώματα, ακόμη και σε απαιτητικές ροές, όπως πχ ποδοσφαιρικοί αγώνες.
Συμπεράσματα
Το EDISION HDMI Modulator Lite Quad, ρυθμίζεται ιδιαίτερα εύκολα και γρήγορα από τα πλήκτρα της πρόσοψης, ενώ στο 99% των περιπτώσεων, δεν θα χρειαστεί αναλυτικός προγραμματισμός από τα USB. Ο τετραπλός διαμορφωτής Lite Quad της Edision, είναι αξιόπιστος, με απρόσκοπτη ροή εικόνας, ενώ ταυτόχρονα κερδίζετε χρόνο και χώρο στην εγκατάσταση σε σχέση με 4 μονά Lite !
