TELE System CRX2 ΣΕΤ: Απομακρυσμένος τηλεχειρισμός μέσω ομοαξονικού

Το TELE System CRX2 ΣΕΤ σας επιτρέπει να μεταφέρετε τις υπέρυθρες εντολές του τηλεχειριστηρίου σας από οποιαδήποτε θέση της οικίας σας, μέσω ομοαξονικού καλωδίου, προκειμένου να ελέγχετε μέχρι και 3 συσκευές από άλλο δωμάτιο. Μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο του κύριου ηλεκτρονικού σας εξοπλισμού (δορυφορικού ή επίγειου αποκωδικοποιητή, τηλεόρασης, DVD κ.λπ.) για να μεταδώσετε την τρέχουσα θέση σε μια απομακρυσμένη τοποθεσία. Το CRX2-R μετατρέπει το υπέρυθρο σήμα της αρχικής απομακρυσμένης μονάδας σε ένα νέο σήμα που μπορεί να μεταδοθεί σε ομοαξονικό καλώδιο. Αυτό το τελευταίο σήμα λαμβάνεται από τον εξοπλισμό CRX2-T που μετασχηματίζει το ομοαξονικό σήμα στο αρχικό σήμα υπέρυθρων, ελέγχοντας έτσι τον απομακρυσμένο εξοπλισμό.

Το εν λόγω σετ, μπορεί να χρησιμοποιηθεί – μεταξύ άλλων – σε περιπτώσεις modulators που δεν διαθέτουν τη συγκεκριμένη δυνατότητα, προκειμένου να μπορούμε να ελέγχουμε απομακρυσμένα την βασική ή τις βασικές μας συσκευές.

Update 19/4/2019: Η νέα έκδοση του συγκεκριμένου σετ – εκτός από τη συμβατότητα με αποκωδικοποιητές CosmoteTV, λειτουργεί και για αποκωδικοποιητές Nova!

Εξωτερική περιγραφή – Συνδέσεις

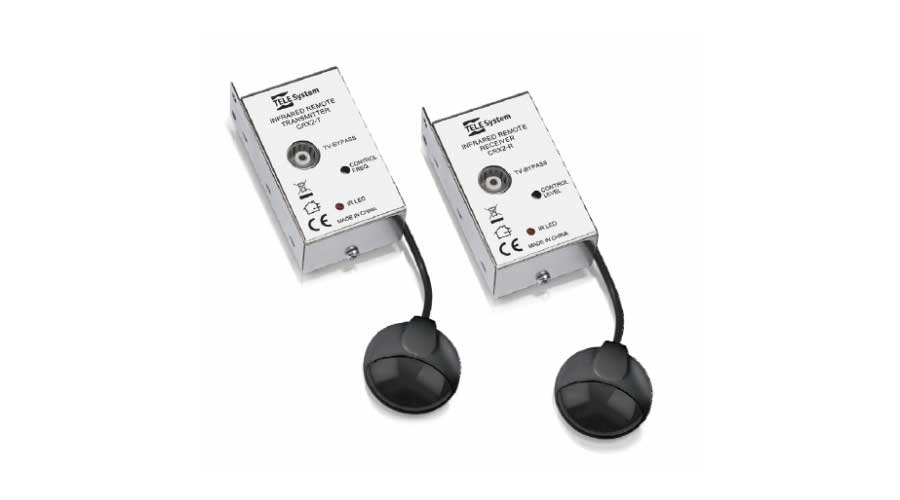

Το σετ αποτελείται από έναν πομπό (CRX2-T) κι έναν δέκτη (CRX2-R), τους αντίστοιχους υπέρυθρους αισθητήρες συνδεδεμένους μόνιμα με καλώδιο, καθώς και τα 2 εξωτερικά τροφοδοτικά.
Η κάθε μονάδα συνδέεται σε κάποια πρίζα TV, ενώ διαθέτει και την αντίστοιχη RF σύνδεση για την όποια συσκευή μας, προκειμένου να συνεχίσει να λαμβάνει σήμα. Ουσιαστικά, οι δύο μονάδες παρεμβάλλονται μεταξύ πρίζας και συσκευής, προκειμένου το σήμα ASK 11 MHz να μπορεί να οδεύει μέσω του ομοαξονικού δικτύου.
Το CRX2-R διαθέτει ρύθμιση στάθμης του σήματος, ενώ το CRX2-T διαθέτει ρύθμιση συχνότητας του εκπεμπόμενου υπέρυθρου σήματος με default ρύθμιση στα 37 ΚΗz +/- 1, για τυχόν διαφοροποιήσεις στη λειτουργία των συσκευών. Στη συσκευασία, θα βρείτε και 2 μικρά πλαστικά κατσαβιδάκια για τις εν λόγω ρυθμίσεις. Η κάθε μονάδα διαθέτει ένα κόκκινο LED, το οποίο κατά τη διάρκεια αποστολής και λήψης εντολών τηλεχειριστηρίου, αναβοσβήνει, ενημερώνοντάς μας ότι όλα βαίνουν καλώς!

Προϋποθέσεις

Λόγω του σήματος ASK (Amplitude Shift Keying) στα 11 ΜΗz, για την απρόσκοπτη λειτουργία του συστήματος, οι πρίζες TV σε χρήση με το σύστημα, καθώς και τυχόν splitters, θα πρέπει να διαθέτουν κανάλι επιστροφής 5-47 MHz. Σε αντίθετη περίπτωση, ίσως χρειαστεί να αντικαταστήσετε κάποια από τα παραπάνω με νεότερα.

Δοκιμές

Το σύστημα δοκιμάστηκε σε πραγματική εγκατάσταση με splitter 1:3 και 3 πρίζες TV, στην οποία ίσχυε η προϋπόθεση περί καναλιού επιστροφής, ενώ η διαδρομή του ομοαξονικού καλωδίου ήταν πάνω από 20 μέτρα. Οι συσκευές που ελέγχθηκαν απομακρυσμένα, περιλάμβαναν δέκτες Linux, αλλά και αποκωδικοποιητή CosmoteTV. Το CRX2 λειτούργησε άμεσα και απρόσκοπτα, ωστόσο παρατηρήσαμε ότι ο αισθητήρας του CRX2-R είναι αρκετά κατευθυντικός, χωρίς όμως αυτό να δημιούργησε κάποιο πρόβλημα στη λειτουργία. Ένα χαρακτηριστικό που διευκολύνει στον απομακρυσμένο έλεγχο, είναι ότι μπορείτε να παρακολουθείτε την ενεργοποίηση ή όχι του LED και μέσω του αισθητήρα λήψης, με τον οποίο έτσι κι αλλιώς θα έχετε οπτική επαφή.

Βασικά Χαρακτηριστικά

Μεταφορά / επέκταση του IR σήματος του τηλεχειριστηρίου

Διαμόρφωση σε ASK 11 MHz μέσω ομοαξονικού καλωδίου

Ρυθμιζόμενο επίπεδο στάθμης ASK στο ομοαξονικό καλώδιο

Εισερχόμενη υπέρυθρη συχνότητα: 35-41 KHz

Έξοδος υπέρυθρης συχνότητας: 37 ± 1 KHz (ρυθμιζόμενη)

Δυνατότητα σύνδεσης έως και 3 δεκτών σε έναν μόνο πομπό
