H Televes παρουσίασε πρόσφατα τη νέα σειρά προγραμματιζόμενων ενισχυτών Avant X, εκ των οποίων δοκιμάσαμε το Avant X PRO και σας μεταφέρουμε τις εντυπώσεις μας, στιγμιότυπα από το ASuite App, καθώς και video με λειτουργίες!
Ο νέος ενισχυτής Avant-X PRO της Televes, είναι ένας προγραμματιζόμενος multiband ενισχυτής, ιδανικός για κάθε εγκατάσταση επίγειας ψηφιακής τηλεόρασης, καθώς διαθέτει τεχνολογία TForce για επίγειο ψηφιακό σήμα, συνεχώς σταθερό και προσαρμοσμένο στο βέλτιστο δυνατό επίπεδο. Ο ενισχυτής παρέχει πλειάδα σύγχρονων λειτουργιών, όπως: Αυτόματος προγραμματισμός, μέτρηση καναλιών DVB–T/T2, μετάλλαξη συχνοτήτων, καθώς επίσης και 32 ψηφιακά και πλήρως διαμορφώσιμα φίλτρα καναλιών (μέσω του application A-Suite ή του προγραμματιστή 7234).
Επίσης, ο ενισχυτής Avant X Pro ανιχνεύει παρεμβολές LTE από το φάσμα κινητής τηλεφωνίας καθώς και τον τύπο (4G/5G) και αυτόματα ρυθμίζει τα SAW φίλτρα (Surface Acoustic Wave) αποκοπής στο κανάλι 60 (για LTE790) ή στο κανάλι 48 ( για LTE700), χάρη στην ειδική λειτουργία αποκοπής LTE την οποία διαθέτει.
Να αναφέρουμε ότι ο Avant X Pro παρέχει στάθμη εξόδου 126 dBμV κατά EN50083 IMD3 2CH -36dB και προγραμματιζόμενη στάθμη 115 dBμV για μία έξοδο.
Ακόμη, με τον ενισχυτή Avant X Pro, ο τεχνικός μπορεί να επιλέξει να χρησιμοποιήσει προγραμματιζόμενη ενίσχυση, φιλτράρισμα και ισοστάθμιση των διαφορετικών εισόδων σήματος, καθώς και μεταφορά συχνότητας καναλιών, αν οι τεχνικές συνθήκες στην εγκατάσταση το απαιτούν.
Εξωτερική περιγραφή – Συνδέσεις

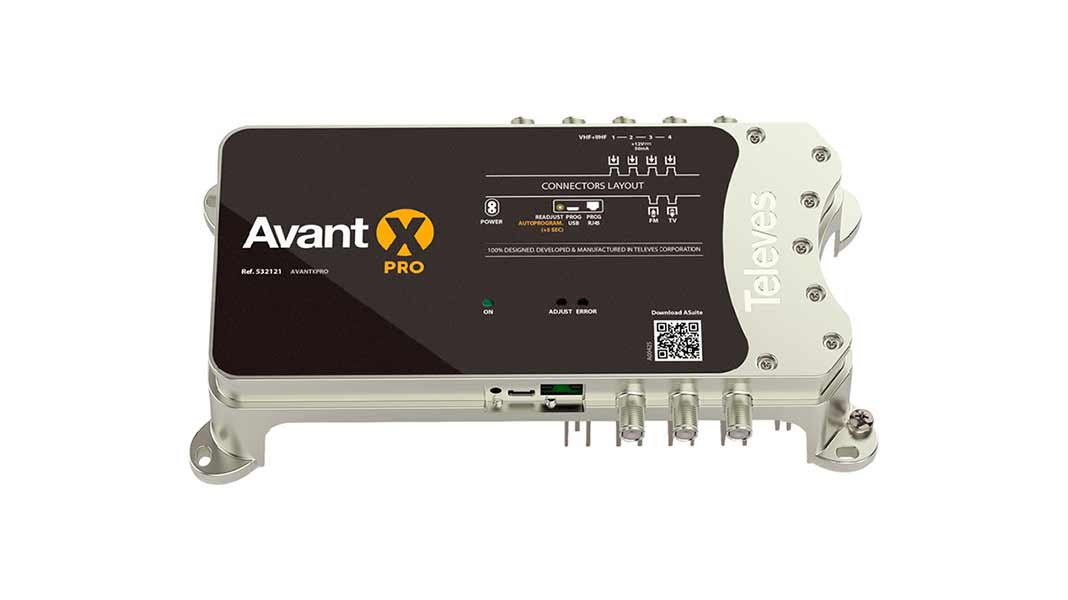

Το 532121 AVANT-X PRO περικλείεται σε ειδική κατασκευή από μεταλλικό κράμα Zamak, για αντιδιαβρωτική προστασία και υψηλή απόρριψη παρεμβολών, τοποθετείται σε τοίχο, ενώ οι διαστάσεις του είναι 22,5 x 12,0 x 5,5 εκ.
Στη πρόσοψη του ενισχυτή, βρίσκουμε 3 LED για ένδειξη λειτουργίας, κατάστασης ρύθμισης και error. Από πλευράς συνδέσεων, ο ενισχυτής στην επάνω πλευρά διαθέτει 4 ελεύθερα επιλεγόμενες UHF/VHF εισόδους και 1 FM, ενώ κάτω έχουμε μία έξοδο FM και μία έξοδο TV. Επίσης, βρίσκουμε την είσοδο για τον χειροκίνητο προγραμματιστή 7234, υποδοχή Micro USB για σύνδεση με smartphone/tablet/PC, καθώς και το μπουτόν Readjust για τον αυτόματο προγραμματισμό που θα περιγράψουμε παρακάτω. Να αναφέρουμε ότι στη πίσω όψη του ενισχυτή, βρίσκεται προσαρτημένο το τροφοδοτικό, το οποίο – εφόσον χρειαστεί – μπορεί να αντικατασταθεί πολύ εύκολα.
Προγραμματισμός
Ο προγραμματισμός του Avant X Pro, μπορεί να πραγματοποιείται με 3 τρόπους και συγκεκριμένα:
Α) Μέσω του App A-Suite της Televes για Android ή Windows
Β) Μέσω του χειροκίνητου προγραμματιστή 7234
Γ) Πλήρως αυτόματα με το πλήκτρο Readjust, χωρίς την ανάγκη χρήσης της εφαρμογής ή του προγραμματιστή.
Application Televes A-SUITE

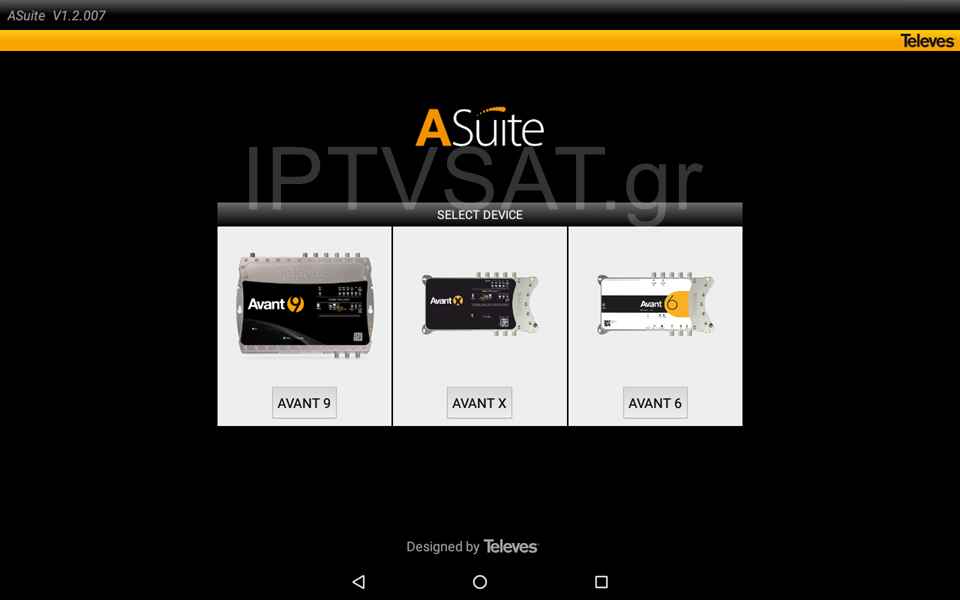

Για το Avant X Pro αλλά και όλες τις σειρές Avant 9, Avant X και Avant 6, διατίθεται η εφαρμογή ASuite την οποία φυσικά μπορείτε να εγκαταστήσετε εύκολα μέσω του Google Play, σε tablet και smartphone Android, αρκεί να υποστηρίζουν σύνδεση USB OTG. Στη συσκευασία θα βρείτε ένα καλώδιο USB OTG, το οποίο συνδέεται στην αντίστοιχη υποδοχή του tablet/smartphone και στην υποδοχή USB του καλωδίου, μπορείτε να συνδέσετε ένα καλώδιο Micro USB από το Avant X Pro.
Η εφαρμογή ανιχνεύει αυτόματα το Avant X Pro και μπορείτε άμεσα να ξεκινήσετε τον προγραμματισμό, τόσο για τις 4 εισόδους, όσο και για την είσοδο FM.

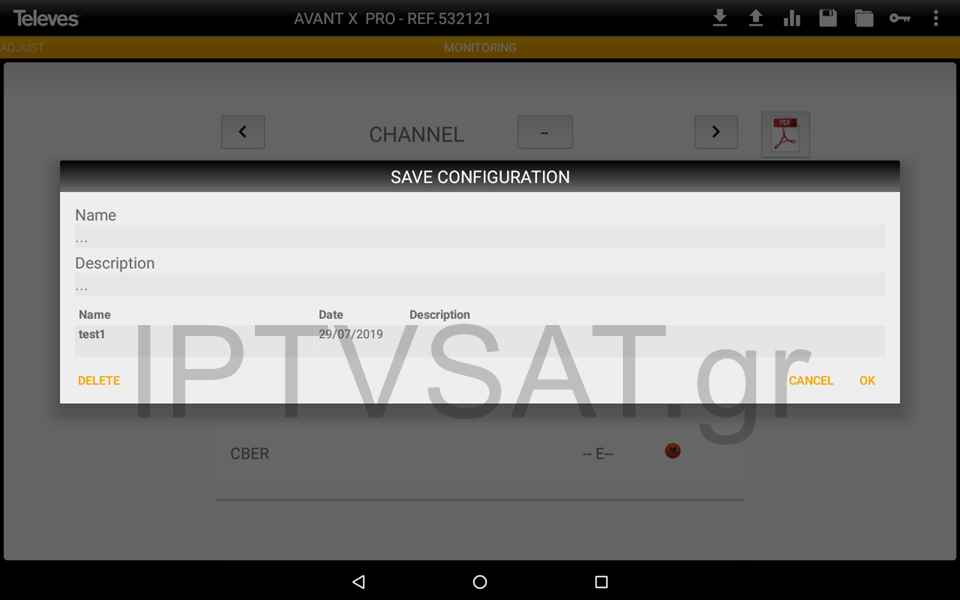

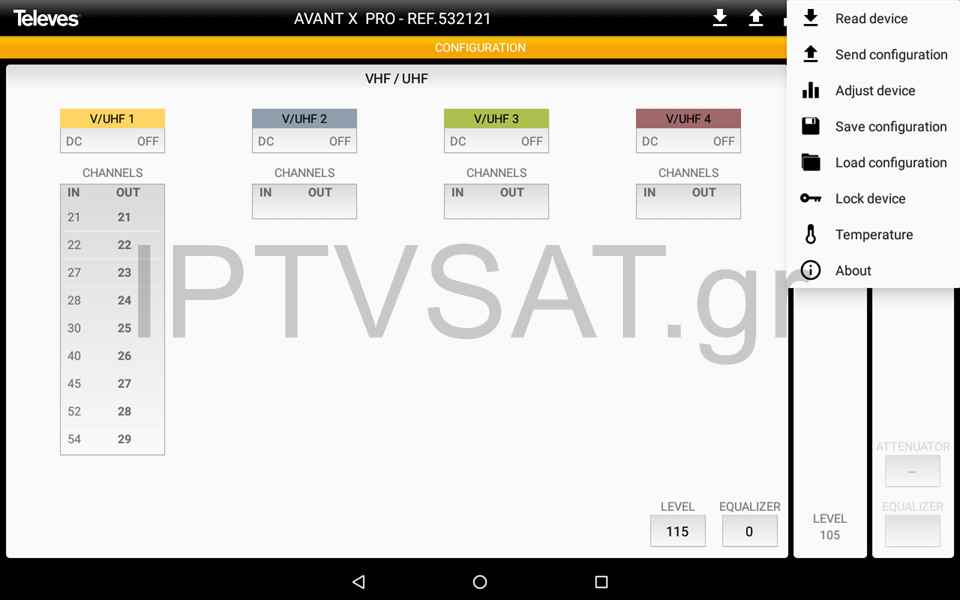

Στη συγκεκριμένη εφαρμογή, θα βρείτε όλες τις ρυθμίσεις με εικονίδια στην επάνω δεξιά πλευρά για άμεσο tap, αλλά κι ένα εικονίδιο με το οποίο εμφανίζεται το πλήρες μενού των λειτουργιών Read device, Send configuration, Adjust device, Save Configuration, Load Configuration, Lock device, Temperature και About.

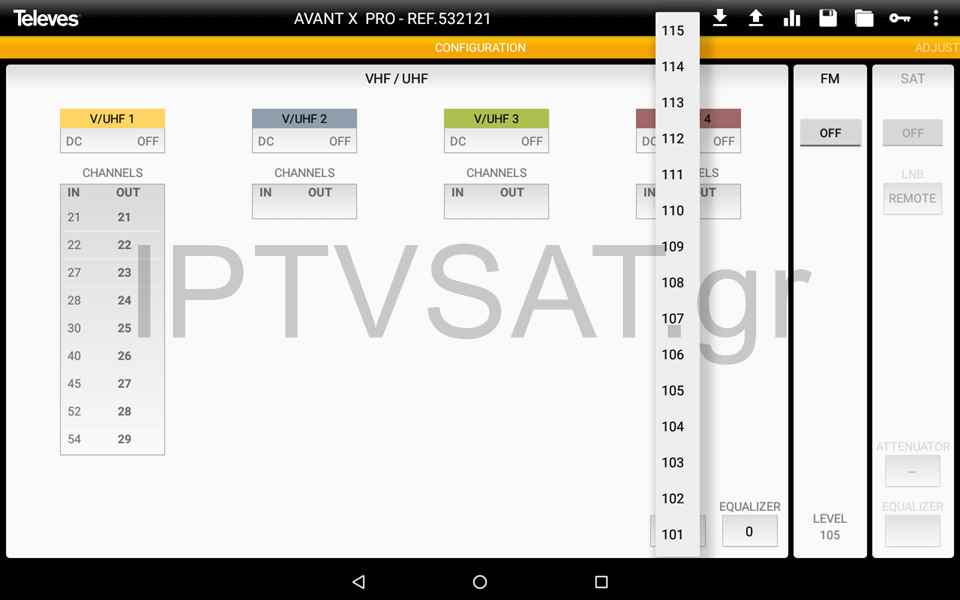

Με την εν λόγω εφαρμογή, μπορείτε να προγραμματίσετε την επιθυμητή στάθμη εξόδου και με tap στο Adjust device επάνω δεξιά, όλα τα σήματα εισόδου θα ισοσταθμιστούν σε αυτό το Level άμεσα.

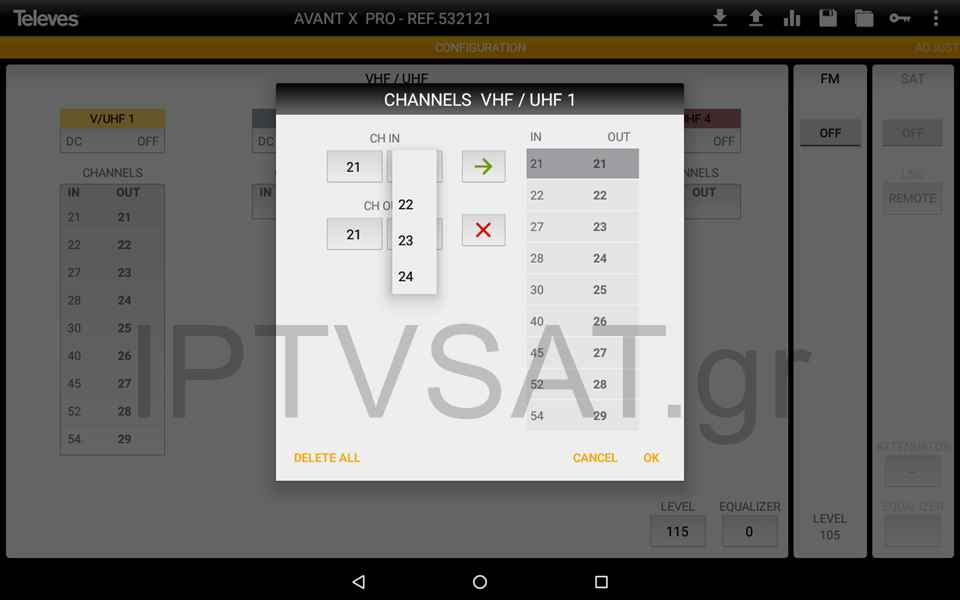

Επίσης, μπορείτε να αλλάξετε τη συχνότητα εξόδου για κάθε multiplex εισόδου, σχηματίζοντας με αυτό το τρόπο ένα φάσμα ακριβώς όπως επιθυμείτε, αλλά και να εφαρμόσετε 32 φίλτρα με εύρος από 1 έως 4 κανάλια.

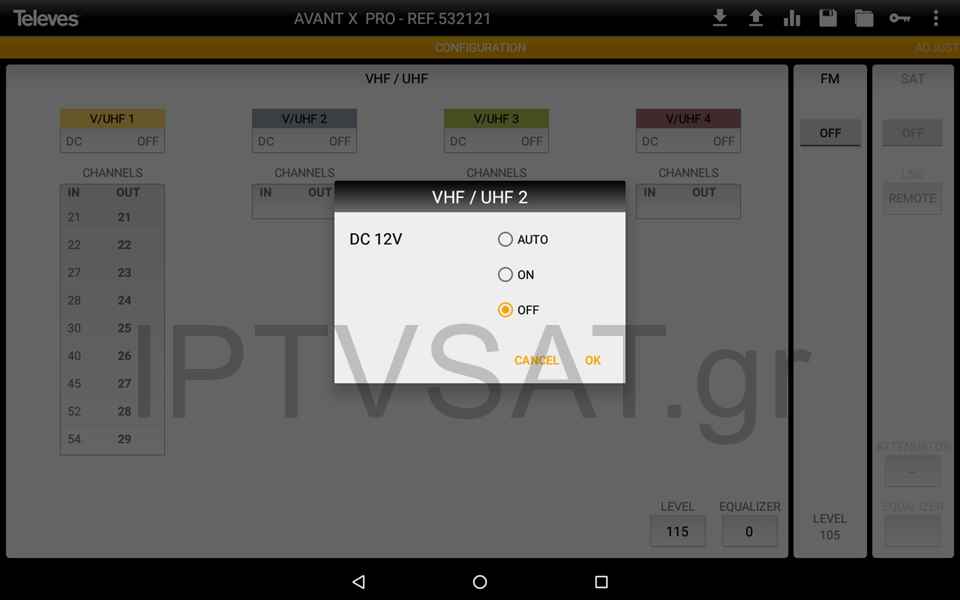

Ακόμη, για κάθε είσοδο VHF/UHF μπορείτε να ενεργοποιήσετε παροχή τροφοδοσίας 12 V πχ για τυχόν ενεργές κεραίες, ενώ μετά το πέρας του όποιου προγραμματισμού, με sweap προς τα αριστερά μπορείτε να εφαρμόσετε επιπλέον μικρορύθμιση της στάθμης εξόδου για κάθε κανάλι και συγκεκριμένα UHF+VHF +/- 3 dB, FM +/- 5 dB.

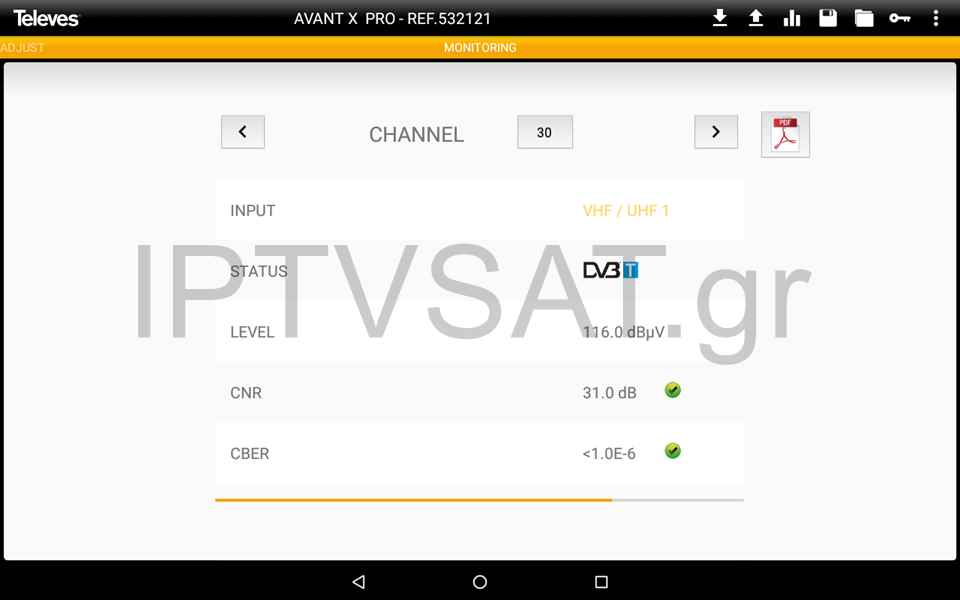

Με ένα ακόμη sweap, εμφανίζεται μία κάρτα με δυνατότητα ταυτοποίησης (DVB-T/T2) και μετρήσεων για κάθε κανάλι εξόδου, με τις παραμέτρους LEVEL, CNR και CBER (DVB-T) ή PER (DVB-T2), έτσι μπορείτε να κάνετε άμεσο έλεγχο του αποτελέσματος χωρίς τη χρήση πεδιόμετρου.

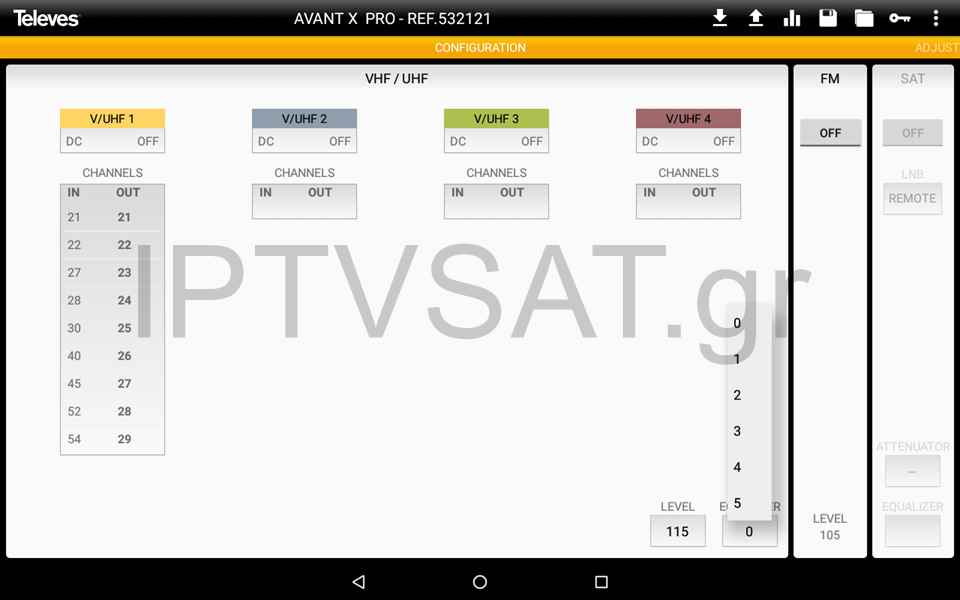

Εκτός από τη στάθμη εξόδου, μπορείτε να εφαρμόσετε και καμπύλη ισοστάθμισης στο συνολικό φάσμα από 0 έως και 5 dB.

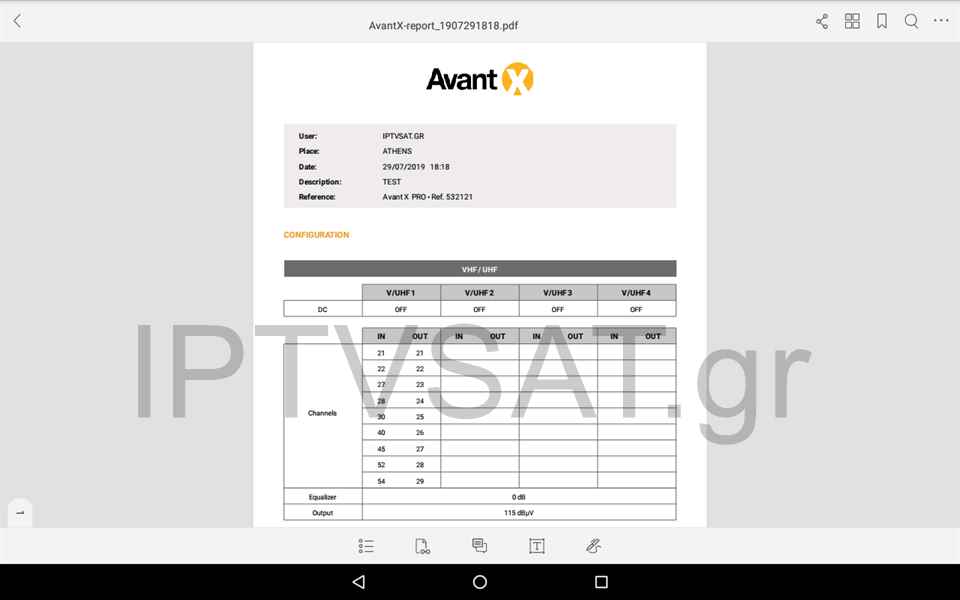

Να σημειωθεί ότι στην κάρτα μετρήσεων, υπάρχει ένα εικονίδιο PDF, με tap στο οποίο δημιουργείται ένα πλήρες report των παραμέτρων του προγραμματισμού που έχετε κάνει, για το οποίο μάλιστα έχετε τη δυνατότητα να εισαγάγετε στοιχεία όπως όνομα, πόλη, περιγραφή κτλ. Σαφώς το εν λόγω αρχείο pdf που προκύπτει, μπορείτε να το εξαγάγετε ή ακόμη και να το στείλετε email.
Στο Video μπορείτε να δείτε όλες τις λειτουργίες αναλυτικά!
Πλήρως αυτόματος προγραμματισμός
Με το Avant X Pro, μπορείτε να εφαρμόσετε άμεσα πλήρως αυτόματο προγραμματισμό, αρκεί να πιέσετε με ένα στυλό το μπουτόν Readjust για 5 δευτερόλεπτα. Μετά τη πλήρη σάρωση των ενεργών συχνοτήτων, όλα τα multiplex θα ισοσταθμιστούν στην προγραμματισμένη ή default (115 dBμV) στάθμη εξόδου κι όλα αυτά σε ελάχιστα δευτερόλεπτα. Να αναφέρουμε ότι πιέζοντας στιγμιαία το πλήκτρο READJUST, η μονάδα επανέρχεται στον αποθηκευμένο προγραμματισμό. Στις περισσότερες περιπτώσεις, θα καλυφθείτε πλήρως από τον αυτόματο προγραμματισμό.
Δοκιμές

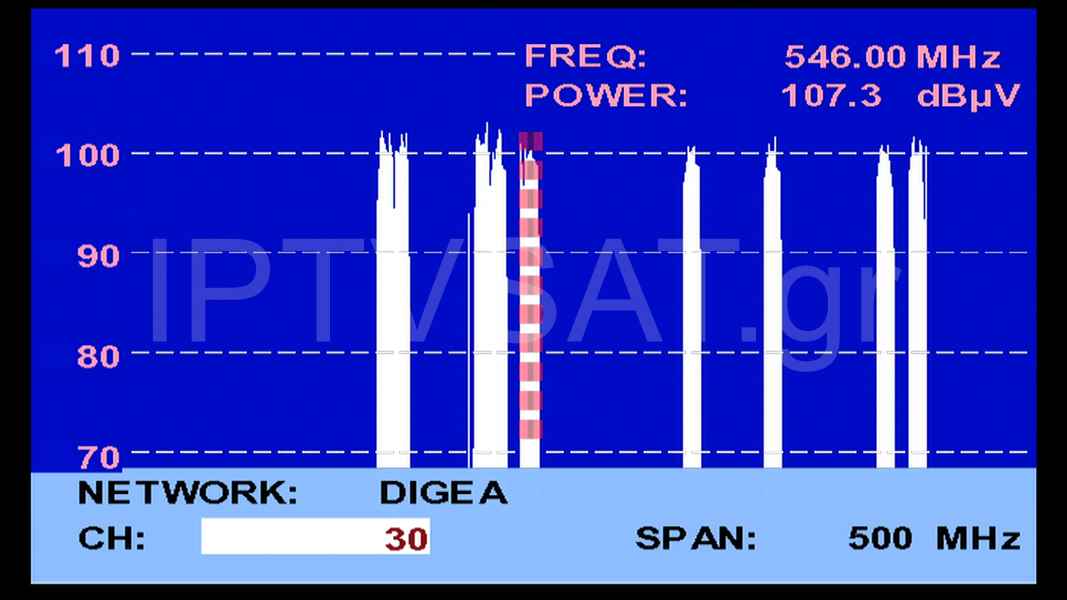

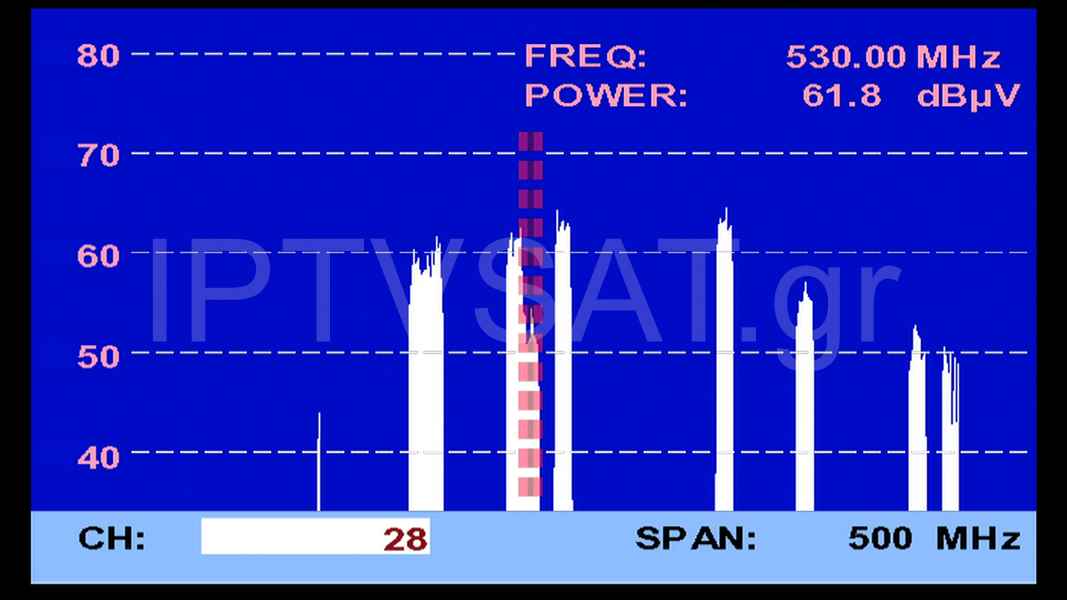

Συνδέσαμε την είσοδο VHF/UHF σε επίγεια κεραία και εφαρμόσαμε άμεσα τον αυτόματο προγραμματισμό με το μπουτόν READJUST. Το τελικό αποτέλεσμα στο φάσμα το έχουμε σε φωτογραφία όπως μπορείτε να δείτε και σαφώς πρόκειται για μία άριστη ισοστάθμιση, καθώς οι στάθμες των διαφόρων καναλιών στη περιοχή μας έχουν σημαντικές διαφορές, με πιο χαρακτηριστικό το κανάλι 28.

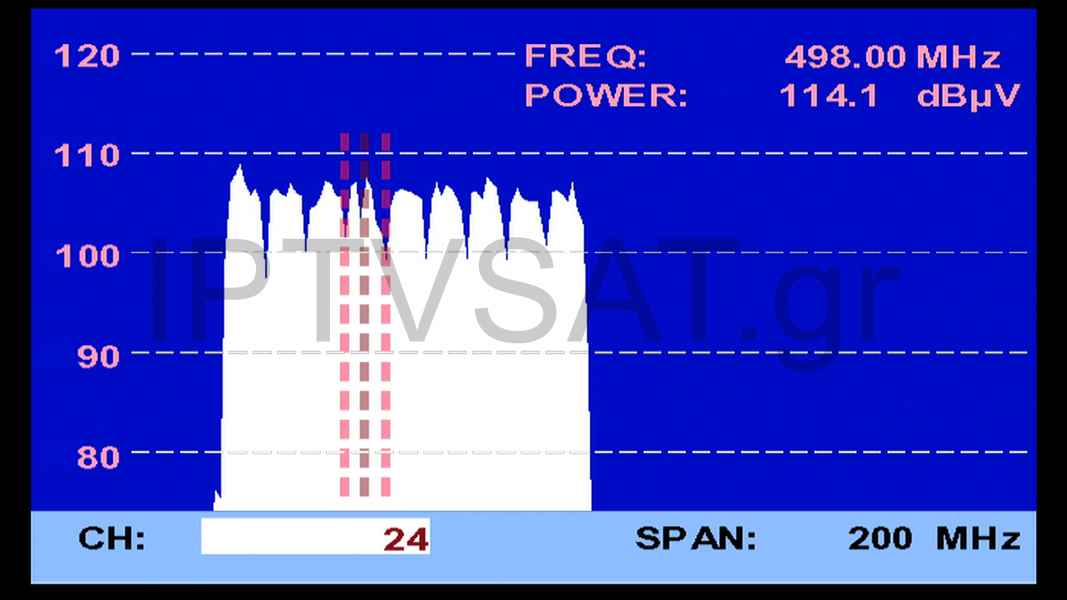

Στη συνέχεια, επαναφέραμε τον ενισχυτή σε μηδενική ρύθμιση και εφαρμόσαμε μετατροπή συχνοτήτων με χρήση μονών φίλτρων για όλα τα κανάλια που λαμβάνουμε, δηλαδή τα Ch 21,22,27,28,30,40,45,52,54. Στην έξοδο ρυθμίσαμε τα εν λόγω κανάλια ακριβώς διαδοχικά ξεκινώντας από το κανάλι 21 και καταλήγοντας στο κανάλι 29, ενώ δοκιμάσαμε και διάφορες στάθμες από 100 έως και 115 dBμV. Και σε αυτή τη περίπτωση είχαμε άριστη ισοστάθμιση, με αξιόλογες μετρήσεις .
Επίσης, μετά τους προγραμματισμούς, δοκιμάσαμε τη μικρορύθμιση μέχρι 3 dB στα UHF, καθώς και την καμπύλη ισοστάθμισης μέχρι 5 dB, πραγματοποιήσαμε έλεγχο όλων των καναλιών στην κάρτα μετρήσεων, ενώ δημιουργήσαμε και PDF Report με τα αποτελέσματα.
Συμπεράσματα
Ο Avant X Pro της Televes είναι ένας ιδιαίτερα αξιόλογος multiband ενισχυτής, με εξαιρετικό αυτόματο προγραμματισμό, πλειάδα πλεονεκτημάτων τόσο λειτουργικών όσο και προγραμματιστικών, με αποτέλεσμα να αποτελεί ένα πραγματικό εργαλείο για τη βέλτιστη ρύθμιση της επίγειας ψηφιακής λήψης !
